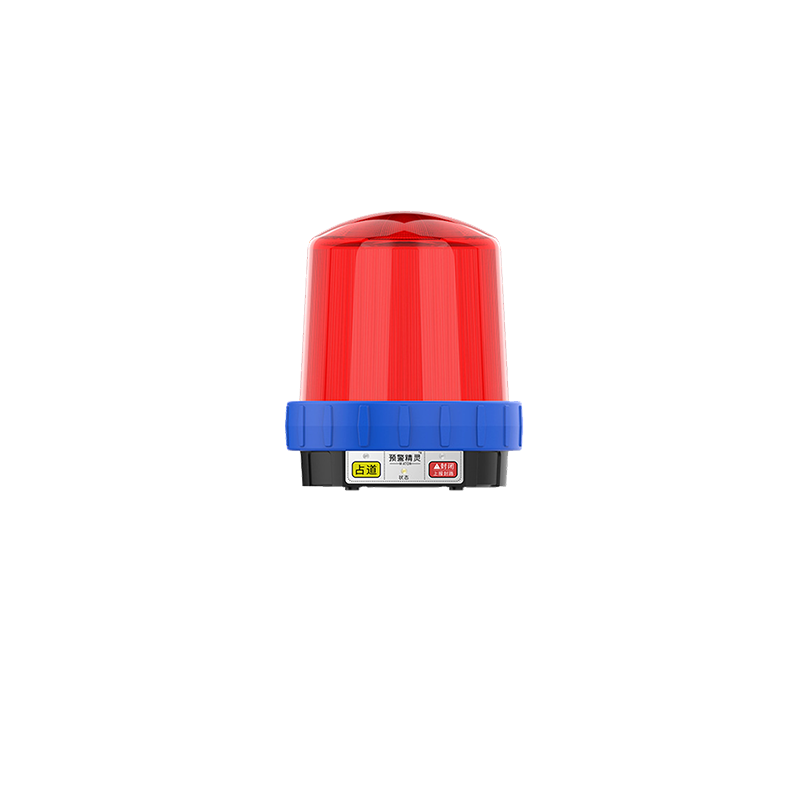

高精度智能预警灯QM902
产品配置清单
|
序号 |
名称 |
数量 |
单位 |
|
1 |
QM902主机 |
1 |
台 |
|
2 |
Nano SIM卡/芯片卡（内置选配） |
1 |
个 |
|
3 |
固定底座（可选） |
1 |
个 |
|
4 |
万向夹（可选） |
1 |
条 |
|
5 |
说明书 |
1 |
本 |
产品状态指示灯
|
指示灯 |
GSM指示灯 （蓝色） |
未亮：GSM未注册到网络 |
|
2秒慢闪：网络搜索中 |
||
|
0.5秒快闪：网络连接正常 |
||
|
GNSS指示灯（绿色） |
未亮：GPS未开启 |
|
|
2秒慢闪：定位搜星中 |
||
|
0.5秒快闪：卫星定位正常 |
||
|
充电指示灯（红色）内置 |
红灯亮（充电中） |
|
|
红灯灭（充满或未充电） |
产品硬件参数表
|
序号 |
分类 |
名称 |
描述 |
|
1 |
功能方案 |
主芯片处理器 |
4G Cat1 模块 |
|
2 |
GNSS处理器 |
单频RTK定位模块 |
|
|
3 |
SIM卡 |
Nano小卡座（掀盖锁扣式）/芯片卡（选配） |
|
|
4 |
充电芯片 |
2.5A电源路径管理充电芯片 |
|
|
5 |
重力传感器 |
支持 |
|
|
6 |
电压检测 |
支持 |
|
|
7 |
光感检测 |
支持 |
|
|
8 |
高亮报警灯 |
6颗1W高亮白光LED |
|
|
9 |
音频 |
1W高音质喇叭 |
|
|
10 |
网络指标与性能 |
网络频段 |
4G全网通 |
|
11 |
天线频段 |
4G全网通 |
|
|
12 |
天线 |
FPC天线 |
|
|
13 |
TRP |
>21dB |
|
|
14 |
TIS |
<-98dBm |
|
|
16 |
GNSS指标与性能 |
GNSS频段 |
GPS：1.57542 GHZ/ BDS：1.5611GHZ |
|
17 |
卫星通道数 |
50 |
|
|
18 |
GNSS天线 |
35*35*5mm 内置有源天线 |
|
|
19 |
热启动 |
1 秒(open sky) |
|
|
20 |
温启动 |
10 秒(open sky) |
|
|
21 |
冷启动 |
26 秒(open sky) |
|
|
22 |
定位模式 |
GPS/BD+LBS |
|
|
23 |
定位灵敏度 |
优于-159dBm |
|
|
24 |
AGPS启动 |
GSM 信号正常处，小于 25 秒 |
|
|
25 |
CN 值 |
OPEN SKY 至少四颗卫星不低于 40 |
|
|
26 |
定位误差 |
单点定位水平<2.5m CEP，RTK水平<30cm CEP |
|
|
27 |
速度精确度 |
< 0.1m/s |
|
|
28 |
时间精确度 |
<60s |
|
|
29 |
基站定位 |
50-2000 米左右 |
|
|
30 |
整机参数与性能 |
工作电压 |
3.5V-4.2V |
|
31 |
工作电流 |
≤150mA |
|
|
32 |
充电电流 |
5V@2A |
|
|
33 |
充电电压 |
4.5V-6V |
|
|
34 |
充电保护 |
可防止36V以下充电尖峰电压 |
|
|
35 |
USB充电接口 |
TYPE-C 接口 |
|
|
36 |
工作温度 |
-25℃-75℃ |
|
|
37 |
存储温度 |
-40℃～80℃ |
|
|
38 |
电池容量 |
7800mAh |
|
|
39 |
工作湿度 |
20%～80%RH，不凝结 |
|
|
40 |
ESD 等级 |
静电放电指标（可承受接触 4KV，空气 8KV |
|
|
41 |
振动性能 |
符合 GB/T28046.3-2011要求 |
|
|
42 |
防冲击 |
重力加速度<= 3g |
|
|
43 |
防水等级 |
IP65 |
|
|
44 |
强磁吸附 |
支持 |
|
|
45 |
状态指示灯 |
GSM指示灯，GPS指示灯，按键灯 |
|
|
46 |
工作时长 |
＞24h（和上报频率有关） |
|
|
47 |
物理按键 |
3个（开关机+车道+功能） |
|
|
48 |
开机方式 |
按开机键开机 |
|
|
49 |
整机材质 |
塑胶 |
|
|
50 |
整机尺寸 |
100*100*H131.7mm |
|
|
51 |
整机灯罩颜色 |
蓝色/红色/黄色（可选） |
