北斗三号车载通信终端QMCZ25

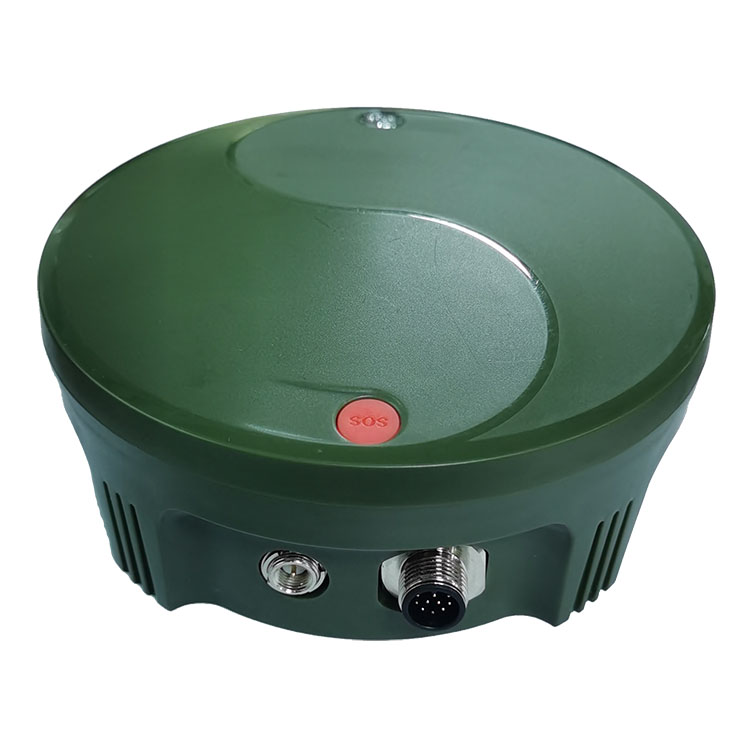

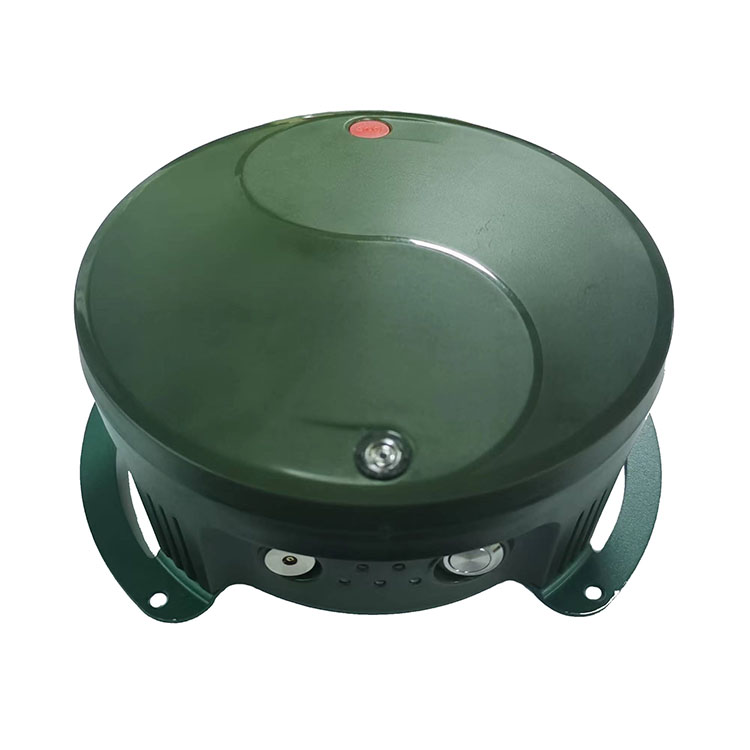

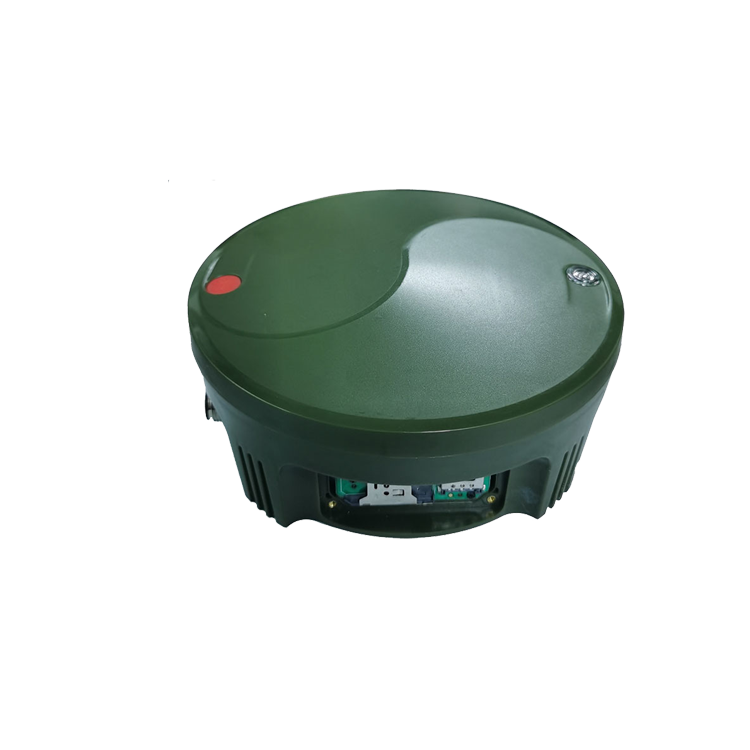

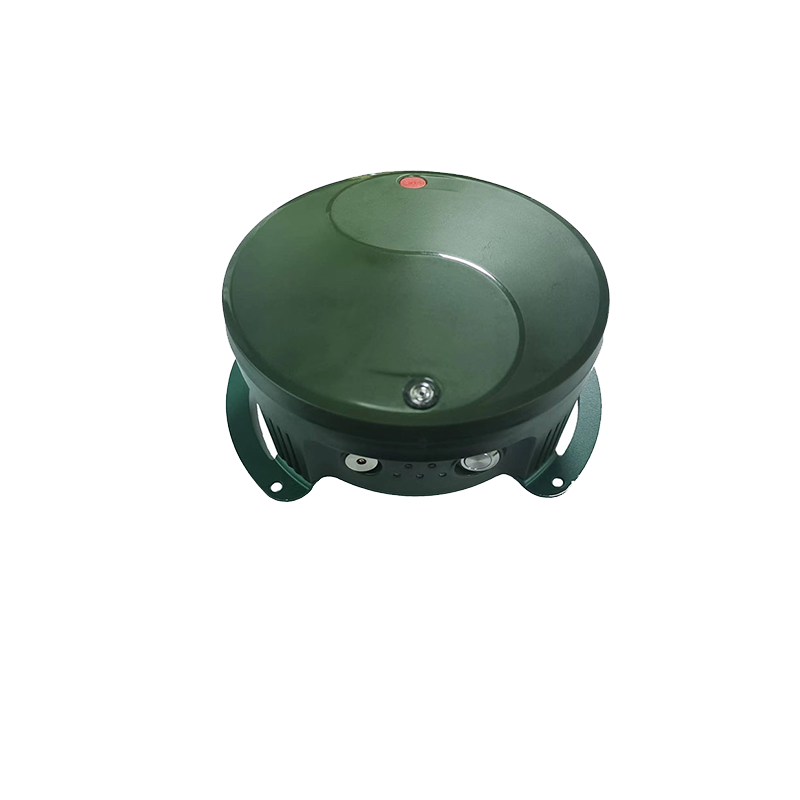

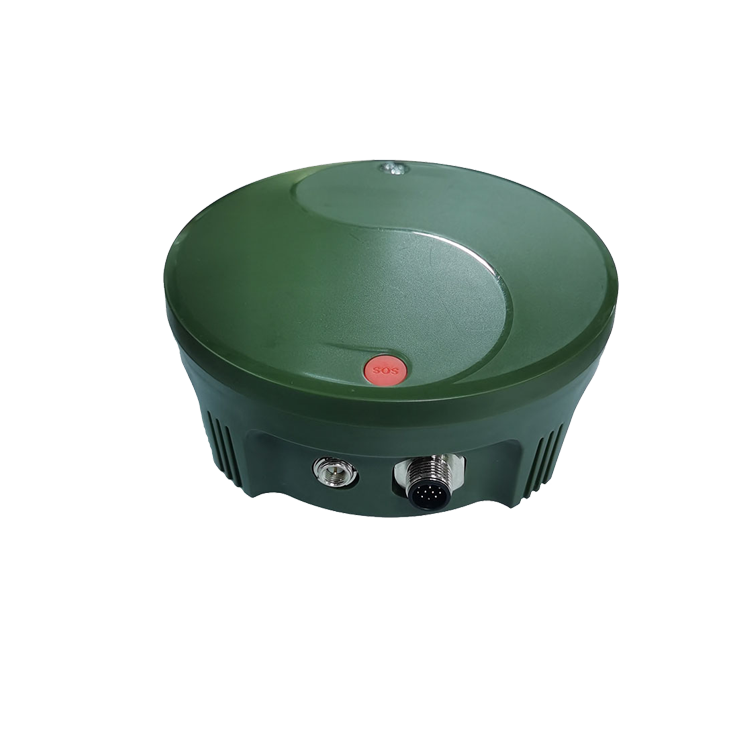

QMCZ25是一款4G/5G+北斗短报文+北斗高精度定位终端，支持4G/5G全网通通讯、支持单BDS：B1I,B1C,北斗三号信号体制定位功能,支持北斗三号短报文，可用于公安、特种车辆等数据采集及传输，救援系统中得到广泛应用。设备采用一体式结构，体积小巧，安装便捷，主机和天线分体设计，同时采用机械方式固定多种安装方式。
主要特点：
支持4G/5G手机通信网络(标配4G，可选5G)
具备RNSS卫星定位功能
支持一键SOS报警，SOS爆闪警示
支持追踪模式功能，可设置自动频度的位置上报
支持多类传感器：陀螺仪,防拆报警，超速报警等
支持BT5.0/WIFI2.4G
磁吸充电(5V2A)
自带锂电池7800mAh,
支持外部供电9-36V
采用工业级 IP67 标准
具备测速功能
|
分类 |
名称 |
描述 |
|
功能方案 |
主芯片处理器 |
MCU 华大HC32FA0 |
|
|
网络 |
4G/5G（标配4G，可选5G） |
|
|
WIFI |
2.4G |
|
|
BLE |
BT5.0 |
|
|
GNSS处理器 |
单频/双频RTK可选 |
|
|
内存 |
2M+ |
|
|
系统 |
单片机+4/5G模块 |
|
|
SIM卡 |
Nano小卡座 /北斗大卡 |
|
|
六轴陀螺仪 |
支持 |
|
|
外供电及串口
|
12P航空头 |
|
|
喇叭 |
直径23mm |
|
|
磁吸充电 |
4P 2A充电 |
|
|
曝闪灯 |
支持正常模式/SOS 模式 |
|
|
防拆报警 |
光感 |
|
|

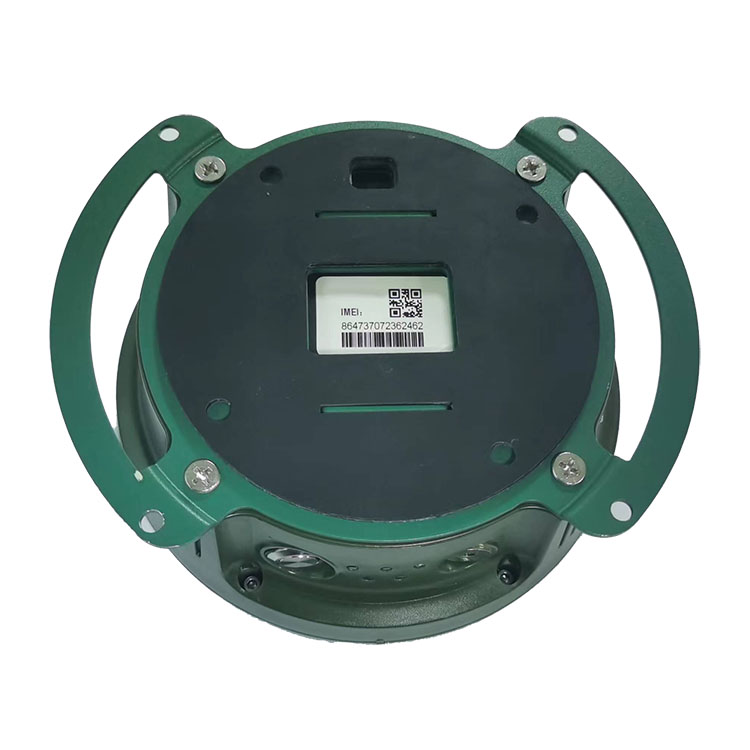

固定方式 |
强磁及法兰盘等多种固定方式 |
|
4G/5G指标与性能 |
5G NR NSA |
n41/n78/n79 |
|
|
5G NR SA |
n1/n28/n41/n77/n78/n79 |
|
|
LTE-FDD |
B1/B3/B5/B8 |
|
|
LTE-TDD |
B34/B38/B39/B40/B41 |
|
|
WCDMA |
B1/B5/B8 |
|
|
MIMO |
NR下行4x4:n1/n41/n77/n78/n79下行2x2:n28上行2x2: n41/n77/n78/n79LTE下行2x2: B1/B3/B5/B8/B34/B38/B39/B40/B41 |
|
GNSS指标与性能 |
GNSS 频段 |
BDS B1I/ B1C ， |
|
|
GNSS天线 |
内置陶瓷天线/外置可选
|
|
|
热启动 |
≤1s(open sky) |
|
|
冷启动 |
≤35s(open sky) |
|
|
重捕获 |
≤1s |
|
|
捕获灵敏度 |
-140dBm |
|
|
跟踪灵敏度 |
-155dBm |
|
|
定位精度 |
普通定位水平5m，高程：10M
|
|
|
测速精确度 |
< 0.1m/s |
|
|
时间精确度 |
1PPS:30ns |
|
区域 RDSS指标与性能 |
RDSS接收频率 |
S1:2491.75+/-4.16MHZ |
|
|
|
S2C_d:2491.75+/-8.16MHZ |
|
|
|
S2C_p:2491.75+/-8.16MHZ |
|
|
RDSS灵敏度 |
北斗二号：信号功率-127.6Dbw,误码率≤1E-5 |
|
|
|
北斗三号：专用段24kbps 信息帧，误码率≤1E-5 （信号功率-123.8dBm） |
|
|
|
北斗三号：专用段16kbps 信息帧，误码率≤1E-5 （信号功率-127.5dBm） |
|
|
|
北斗三号：专用段8kbps 信息帧，误码率≤1E-5 （信号功率-130dBm） |
|
|
发射频率 |
可发射Lf0. Lf1. Lf2入站信号 |
|
|
|
Lf2:1618.34+/-4.08MHz |
|
|
接收通道数 |
北斗二号：10个 北斗三号：14个 |
|
|
通道时差测量误差 |
≤10ns（1σ） |
|
|
发射时间同步精度 |
≤10ns（1σ） |
|
|
发射EIRP |
0dbw-13 dbw(内置5W功放) |
|
|
抗干扰 |
信号功率-120dBm,干信比不低于60dBc |
|
|
抗临频干扰 |
大于40dB”2000MHz-2472 MHz&2530 MHz-2650MHz |
|
|
信息容量 |
北斗二号单次报文长度120个汉字 |
|
|
|
北斗三号单次报文长度1000个汉字 |
|
|
首次捕获时间 |
首捕≤2s 重捕≤1s |
|
整机性能与参数 |
电池电压 |
3.7V |
|
|
功耗 |
平均待机1.8W 发射瞬间：25W |
|
|
电池容量 |
7800mAh |
|
|
充电电压范围 |
5V-6V |
|
|
充电电流 |
2A充电可选/外部供电9-36V |
|
|
电池续航时间 |
不小于8小时 |
|
|
开机方式 |
物理按键开机 |
|
|
按键 |
开机键,SOS, |
|
|
状态指示灯 |
红色/蓝色/黄色/橙色/白色 |
|
|
对外接口 |
RS232/RS485 |
|
|
工作温度 |
-20℃-55℃ |
|
|
存储温度 |
-40℃～60℃ |
|
|
工作湿度 |
20%～80%RH，不凝结 |
|
|
防水等级 |
IP67 |
|
|
整机材质 |
塑胶 |
|
|
整机尺寸 |
直径125*55mm |
|
|
整机重量 |
635g |
