QMMZ13 北斗三号短报文模组 MiniPCIe封装 5W功放 低功耗 一线通天线
全民北斗
📡 北斗三号短报文🔌 MiniPCIe封装⚡ 5W功放集成
QMMZ13 · 北斗三号短报文模组 · 高集成低功耗

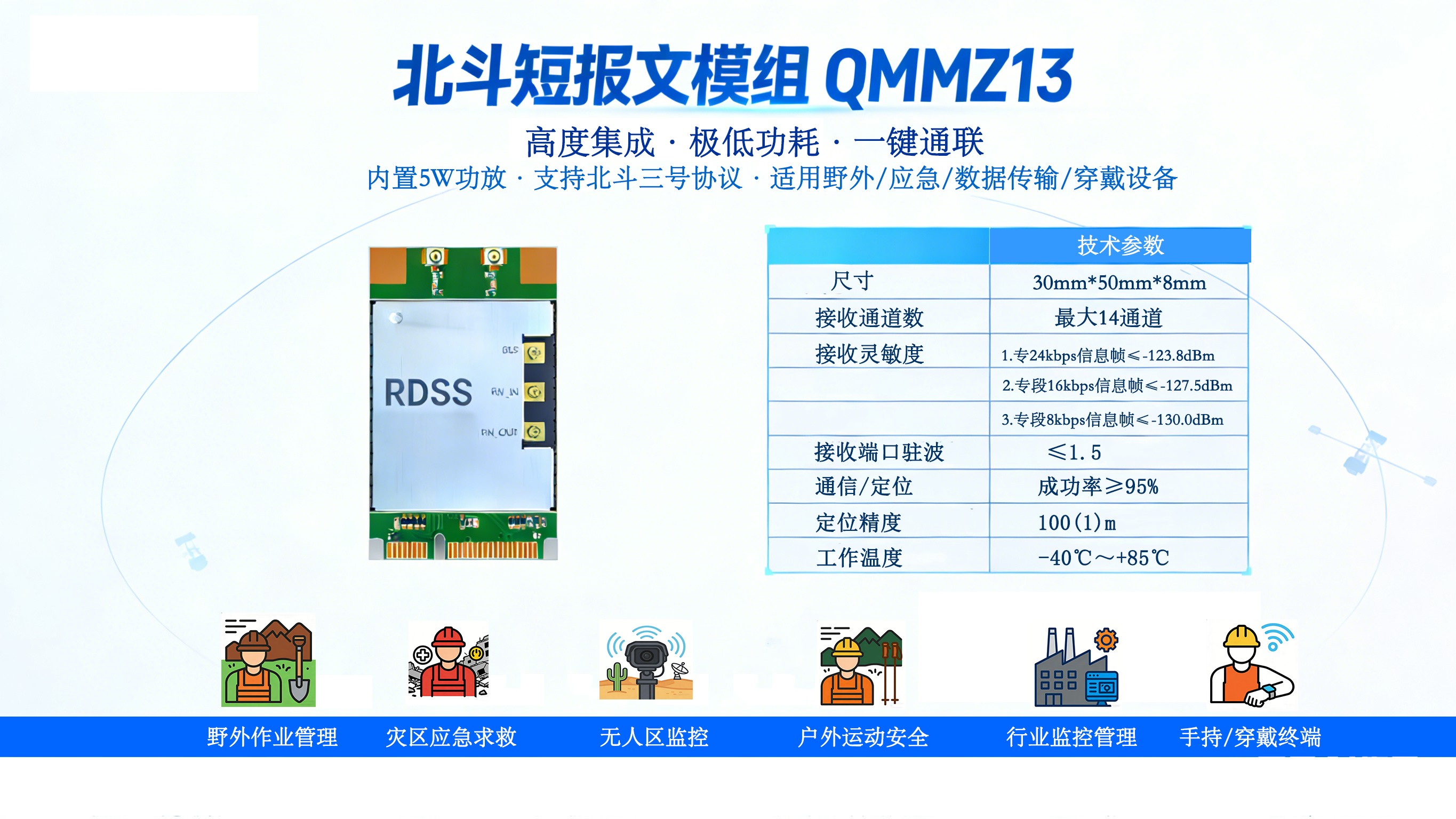

北斗短报文通信模组 QMMZ13 集成·小巧·低功耗
MiniPCIe封装 · 30×50×8mm · 内置5W功放+LNA · 一线通天线 · 接收电流100mA
支持北斗三号RDSS协议，集成射频收发、基带、5W功放及LNA电路。三路射频接口，兼容一线通有源/无源天线及外接RN模块。工作温度-40~85℃，支持远程固件升级。
高集成 · 易开发
QMMZ13采用标准MiniPCIe封装，尺寸仅30×50×8mm，内置5W功放、LNA及多路射频切换电路。支持一线通有源天线、无源天线及外接RN模块直连，极大简化终端射频设计。提供LVTTL电平串口（默认115200bps），兼容主流嵌入式平台。
- 📡 北斗三号RDSS协议 · 短报文收发
- 🔌 三路射频接口 · 一线通/无源/外接RN
- 💻 串口通信 LVTTL · 默认115200bps
- 🔄 支持远程固件升级 · 功能扩展便捷
- ⚡ 发射峰值1.5A · 持续时间＜300ms
- 🛡️ 宽温-40℃~85℃ · 适应各类严苛环境
核心参数速览
封装MiniPCIe 30×50×8mm
协议北斗三号RDSS
功放内置5W + LNA
接收电流100mA
发射峰值1.5A / ＜300ms
工作温度-40℃ ~ +85℃
QMMZ13 MiniPCIe
北斗三号 · 5W功放集成
📐 尺寸30×50×8mm
🔋 接收100mA
📡 发射1.5A / 300ms
一线通 LNA
⚡ RDSS性能
5W
内置功放
100mA
接收功耗
-40~85℃
工作温度
LVTTL•远程升级
🖱️ 悬停翻转查看参数
北斗三号短报文 · 模组级集成
QMMZ13内置射频收发芯片、基带芯片、5W功放及LNA电路，支持北斗三号RDSS协议。三路射频接口可直连一线通有源天线、无源天线或外接RN模块，极大降低客户结构设计难度与BOM成本。
RDSS协议
一线通天线
5W功放
远程升级
技术规格
专业参数 · 稳定可靠
封装MiniPCIe 30×50×8mm
协议北斗三号RDSS
功放5W + LNA内置
接收电流100mA
发射峰值1.5A / ＜300ms
射频接口3路 一线通/无源/外接RN
通信接口LVTTL串口 115200bps
工作温度-40℃ ~ +85℃
供电电压3.3V ~ 5V
升级方式远程固件升级
天线支持有源/无源/一线通
应用领域物联网/穿戴/应急/监控
应用场景 · 行业覆盖
集成万物 · 全域短报文
野外作业
嵌入野外作业终端，无公网区域卫星短报文通信与位置上报。
应急通信
集成于应急通信设备，灾害现场快速搭建卫星短报文链路。
无人区监控
用于无人区监测站，定时回传状态与报警信息，超低功耗值守。
穿戴式设备
小巧尺寸适配智能手表、工牌等穿戴设备，提供卫星应急通信。
海洋与渔业
集成于船载终端、渔业监控设备，远海卫星短报文通信。
行业管理
嵌入物流、巡检等行业终端，补充公网盲区通信能力。
获取 QMMZ13 模组方案
联系全民北斗，获取模组样片、技术资料与批量采购支持
QMMZ13是新一代高集成度北斗三号短报文通信核心模组。它采用先进的SoC集成架构，将RDSS射频收发、基带处理、5W功率放大及低噪声放大器（LNA）融于一体，并创新性地集成“一线通”射频切换电路。用户无需复杂的外部射频设计，即可实现内置天线、外置有源/无源天线的智能切换与兼容。
模组采用标准Mini PCIe封装，尺寸仅为30mm x 50mm x 8mm，以极小的空间占用提供了完整的北斗短报文收发功能。其工作温度横跨-40°C至+85°C，具备工业级可靠性，专为户外恶劣环境、应急通信、远程物联网与便携式终端而设计，是构建自主、可靠卫星通信应用的理想选择。
模组采用标准Mini PCIe封装，尺寸仅为30mm x 50mm x 8mm，以极小的空间占用提供了完整的北斗短报文收发功能。其工作温度横跨-40°C至+85°C，具备工业级可靠性，专为户外恶劣环境、应急通信、远程物联网与便携式终端而设计，是构建自主、可靠卫星通信应用的理想选择。
